汽水混合器是我公司開發研制的新型節能環保產品。它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱交換效率高、節省能源等特點，被廣泛地應用在加熱生活、生產用熱水及熱水除氧等系統中。長期運行實踐證明，該產品使用效果良好，尤其經過我公司為用戶配套供應的大小頭、各種閥門、儀表、水泵、溫控器等后，給用戶帶來極大的方便，同時保障了系統的正常運行。

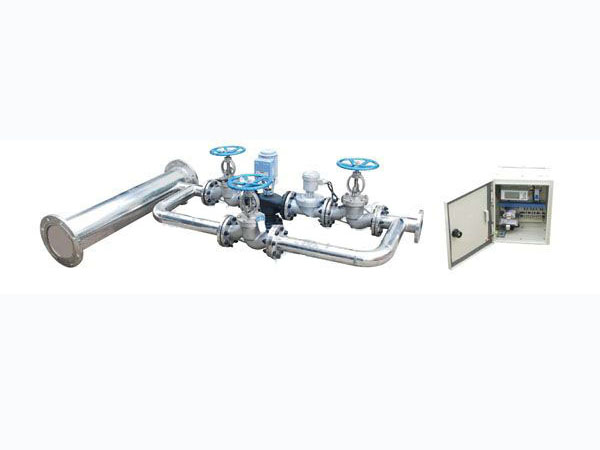

汽水混合器樣本圖


汽水混合器結構及原理該混合器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾狀的噴管時，蒸汽從噴管外側通過管壁上許多斜向小噴頭噴入水中，兩者在高速流動中瞬間良好混合，以達到加熱的目的。調節蒸汽側閥門（手動調節閥或電動調節閥），就可得到所需溫度的熱水

汽水混合器工作特征對于不同型號規格的混合器，為了加熱不同溫度的熱水，在額定流量D1(th)下，所需蒸汽量D0(th)可由下式計算：

式中: C1—水在t1溫度下的比熱(KJ/Kg·℃）
C2—水在t2溫度下的比熱(KJ/Kg·℃)
t1—進入加熱器的水溫(℃）
t2—加熱后的水溫(℃)
i0″—進入加熱器在壓力Pc下飽和蒸汽熱焓(KJ/Kg)

表-Ⅰ及表Ⅱ分別列出開式系統和循環系統在額定進水流量及蒸汽為0.4MPa下，不同加熱溫度與蒸汽消耗量的關系，供用戶選擇加熱器和復核汽源時參考。（說明：蒸汽壓力0.4MPa不一定是加熱器運行的工況條件）。

	開式系統蒸汽消耗量表 (飽和蒸汽壓力為0.4MPa)
	QS 4 6 8 10 12 16 20 24 32 40 48 額定進水流量D1 1.2 2.5 4.5 7.0 10 16 25 35 60 105 165 加 工 溫 度 差 ℃   20 0.039 0.081 0.146 0.228 0.325 0.520 0.813 1.138 1.951 3.145 5.366 40 0.081 0.188 0.303 0.471 0.672 1.076 1.681 2.353 4.034 7.057 11.092 60 0.125 0.261 0.459 0.730 1.043 1.669 2.609 3.652 6.261 10.952 17.217 80 0.173 0.360 0.649 1.009 1.441 2.306 3.603 5.045 8.649 15.135 23.784
	循環系統蒸汽消耗量表（飽和蒸汽壓力為0.4MPa)
	QS 4 6 8 10 12 16 20 24 32 40 48 額定進水流量D1 1.2 2.5 4.5 7.0 10 16 25 35 60 105 165 加熱 溫度 差℃ 70-95 0.054 0.112 0.201 0.312 0.446 0.714 1.116 1.562 2.678 4.687 7.366 70-110 0.088 0.183 0.330 0.514 0.734 1.174 1.830 2.569 4.404 7.706 12.110 70-130 0.137 0.286 0.454 0.800 1.143 1.829 2.857 4.000 6.857 12.000 18.857

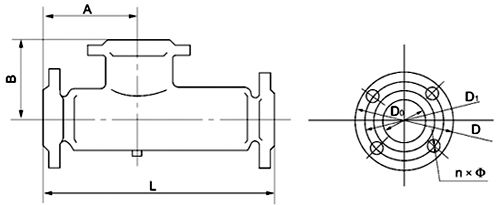

外形尺寸
	型 號 QS QS QS QS QS QS QS QS QS QS QS QS -4 -6 -8 -10 -12 -16 -20 -24 -32 -40 -48 -64 安 裝 尺 寸 A 105 130 220 450 B 105 130 170 300 L 240 360 660 1200 汽 側 連 接 法 蘭 Dg 32 50 100 200 D1 110 145 210 355 D 145 180 245 405 n×ф 4×18 4×18 8×18 12×22 水 側 連 接 法 蘭 Dg 40 65 125 250 D1 110 145 210 355 D 145 180 245 405 n×ф 4×18 4×18 8×18 12×22

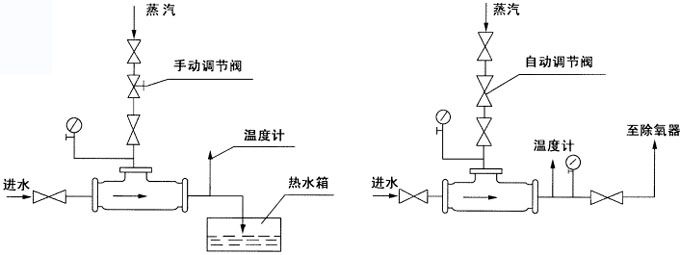

	使用示例 本混合器既可用于生活用熱水（圖二），預熱除氧器的進水（圖三），更可用于熱水采暖系統。出水溫度可采用自動控制，也可用手動控制，只需調節蒸汽側閥門開啟即可。 在高溫熱水采暖系統中，混合器應裝在水泵出水側，在低溫熱水（出水溫度≤95℃）采暖系統中，混合器也可裝在水泵進水側。當動力源為蒸汽噴射泵時，本混合器只能安裝在噴射泵的出水側
	安裝說明
	(一）本設備的使用條件： 1、安裝運行條件：進入混合器的蒸汽壓力：P0 QS-4～QSH-24 P0≤1.6MPa QS-32～QSH-48 P0≤1.0MPa	2、良好運行條件 QS-8XD～QS-24 P1+0.05≤P0≤0.6MPa QS-32XD～QS-48 P1+0.05≤P0≤0.35MPa 示中：P0——蒸汽工作壓力(MPa) P1——進水壓力(MPa)

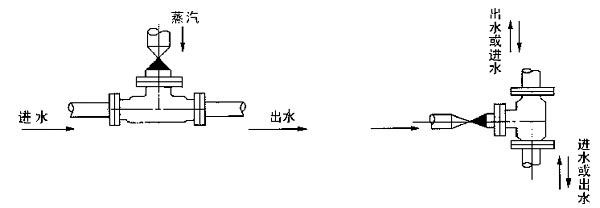

	對于QS-32～QS-48產品在循環系統中，如果進水壓力較高（不能滿足P1+0.05≤P0條件時），混合器應裝設在水泵的吸水側，采用熱水循環泵，使之良好運行。 3、QS-32～QS-48，一般應在地面上設支架或支墩，其負載按500kg考慮，QSH-4～QS-24，一般裝在插墻支架或其它金屬支架上。 4、混合器系統中所用的閥門、安裝的位置可參照圖四及圖五。 5、啟停： a.在開式系統中，先開水側閥門，后開蒸汽閥門；停止運動時，先關蒸汽側閥門再關水側閥門。 b.在循環系統中，一般水的管路閥門是常開的，開啟，停水泵。因此投入使用時，先啟動水泵，后開蒸汽閥門；停止時，先關蒸汽閥門，后停水泵。 6、對于經常停電的熱水采暖系統，應在蒸汽管路上設置高溫電磁閥，當有電時，電磁閥處于常開位置；當停電時，電磁閥處于關閉位置，自動截斷汽源，保障系統安人一。 7、為了防止進入蒸汽管，蒸汽管靠近混合器處應裝設止回閥。 8、水的壓力損失：本混合器設在循環水泵出口側，未加入蒸汽時，其壓力損失為50KPa；當裝在水泵入口側，未加入蒸汽時，其壓力損失0.15MPa左右。在加入溫差△t≥20℃的蒸汽后，其壓力損失為零。 9、采用過熱蒸作熱源時，為降低噪聲，可采取逐級加熱（分段加熱）的方式或蒸汽減溫等辦法。 10、開始投入運行中，有輕微的水擊現象，但很快即可自行消失。 11、在開式系統中，進水壓力P1應≥1.0kg/cm2表壓。當熱源采用過熱蒸汽時，應分段加熱。 (二）應用范圍： 1、用于熱水采暖系統中，作加熱設備，代替原面式（間接）換熱器。 2、用于浴室加熱熱水，送入水箱，代替熱水箱中原高噪聲、強振動的蒸汽直接加熱方式（花管）。 3、用于除氧器預熱軟水（熱力除氧） (三）安裝方式： 本設備采用水平或垂直安裝均可，見圖四及圖五。對于QS-32～QS-48加熱器，不宜垂直安裝。
	(四）在以電動泵為循環動力的熱水采暖系統中，本加熱器安裝在水泵進水側的條件： 1、加熱器出口水溫必須低于水泵入口壓力下沸騰的水溫，即不能使水泵入口之水汽化； 2、必須低于水泵本身允許的工作溫度。
