當前位置：靜態混合器 > 選型樣本 > 汽水混合加熱器汽水混合加熱器
汽水混合加熱器，是我公司在比較多種加熱器之特點的基礎上，研發的新型加熱器，主要用于生熱水及其它生產，生活用水系統中。其特點如下：
1，熱效率高，蒸汽利用率近100%；
2，熱源蒸汽直接進入水箱，可省卻熱水用泵房設備，節省投資；
3、水、汽分開控制，故水箱內剩余冷水可重復加熱，控溫方便；
4、 與花管式等老式加熱器比較，噪音振動大大降低。
二、結構及工作原理
１、結構

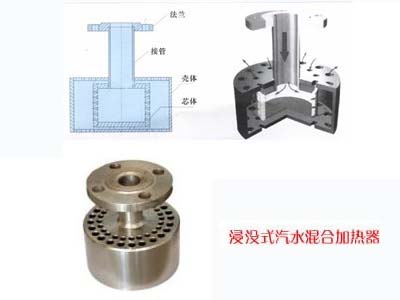

如圖所示，浸沒式加熱器山芯體、殼體、 接管和法蘭四部分構成。芯體材質為鑄鋼，表面鍍鉻，其他部分均為不銹鋼精加工面成。
①進入芯體的蒸汽，沿側壁斜向小孔高速噴出，其動能為水吸收，推動水沿芯體邊緣切線方向流動，以較大角度與殼體內壁接觸，受殼體阻攔面旋轉。由于殼體容積設汁合理，水流旋轉速度適宜且穩定。
②旋轉水流不僅能更好地吸收蒸汽動能，消除噪聲，也將蒸汽流沖散形成大量的微小汽水單元組合體，這種小體積的組合體混合時產生的噪聲很低。實際檢測，整個加熱器的噪聲約為50dB(A)。
③旋轉熱水流受其身離心的作用趨向殼體內壁，受擠壓后從殼體上、下板外孔以一定的角速甩出，能推動附近乃致整個水箱中的水旋轉，使水溫趨于一致，
④熱水從殼體上、下板外孔甩山后在殼體內形成負壓，加熱器外冷水沿殼體上、下板內孔吸入殼體內。
⑤如此循環將水箱中的水加熱升溫。
汽水混合加熱器樣本圖
三、技術參數
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
四、外形尺寸
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

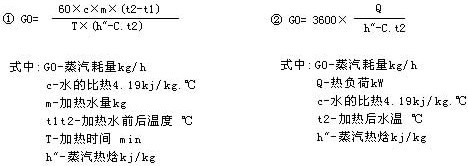

五、設計 QST型加熱器有一定的蒸汽耗量指標,設計時根據實際所需要的蒸汽耗量,選取用一臺或多臺加熱器。 由于加熱器帶動周圍水的能力有一定限度，一般情況下，可考慮8立方左右設一臺加熱器，以使水箱中的水能均勻被加熱。
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
六、安裝與使用 QST型加熱器為法蘭接口，安裝簡單 1、加熱器應安裝在水箱中間位置，多臺并聯使用時，應均勻布置； 2、加熱器底部距水箱底部400mm以內； 3、引入水箱中的蒸汽管應首先固定，不應有松動現象； 4、蒸汽管道上須就近安裝止回閥，防止發生水流倒流事故； 5、蒸汽管道上還應裝過濾器及相關閥門； 6、視水質情況對加熱器進行清洗。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
